单相一体化光电隔离型固态调压器

产品名称：单相一体化光电隔离型固态调压器

发布日期： 2017-07-18

点击数： 3482

二维码：

简述： Single Phase Photo-Eles.Insulated Continuous Voltage Regulation Modules(Closed Network)<br> 　　GJTb系列单相移相固态无级调压器系光电隔离型模块，利用输入端电压或电流的变化实现对输出端负载功率的自动控制，主要用于调、控温及照明设备的调光、电动机调速等应用...　

产品详情

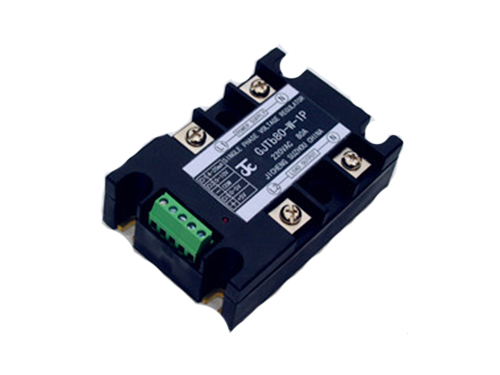

单相一体化光电隔离型固态调压器

Single Phase Photo-Elec. Insulated Continuous Voltage Regulation Modules（Closed Network）

■ 特点、用途Features & Uses

GJTb系列单相移相固态无级调压器系光电隔离型模块，利用输入端电压或电流的变化实现对输出端负载功率的自动控制，主要用于调、控温及照明设备的调光、电动机调速等应用领域。

该系列调压模块输入输出采用光电隔离、输出功率可连续无级调制且功率调制线性好，具有安全可靠、寿命长、接线端子与底板绝缘电压高等特点。

模块输入端采用全兼用模式，既可通过计算机数码转换、数字程控电路及具有0-5V、0-10V电压或0-10mA、4-20mA电流输出的仪表接口，也可采用电位器手动调节输出功率;在许多场合下可代替笨重的调压变压器。

模块集电源电路、移相触发电路、可控硅及保护电路于一身，大大方便了用户使用。

电性能表Electrical Characteristics

型号技术指标		GJTb20-W-1P	GJTb40-W-1P	GJTb60-W-1P	GJTb80-W-1P	GJTb100-W-1P	GJTb150-W-1P
输出参数	较大负载电流	20A（RMS）	40A（RMS）	60A（RMS）	80A（RMS）	100A（RMS）	150A（RMS）
	负载电压范围	40-380 V_AC（RMS）	40-380 V_AC（RMS）	40-380 V_AC（RMS）	40-380 V_AC（RMS）	40-380 V_AC（RMS）	40-380 V_AC（RMS）
	峰值电压	600V_AC	600V_AC	600V_AC	600V_AC	600V_AC	600V_AC
	导通角范围	0-180º	0-180º	0-180º	0-180º	0-180º	0-180º
	浪涌电流 10mS	200	400A	600A	800A	1000A	1500A
	断态漏电流 max	5mA（RMS）	5mA（RMS）	10mA（RMS）	10mA（RMS）	20mA（RMS）	20mA（RMS）
	频率范围	50/60HZ	50/60HZ	50/60HZ	50/60HZ	50/60HZ	50/60HZ
输入参数	控制电压范围	0-5V_DC_，or 0-10V_DC	0-5V_DC_，or 0-10V_DC	0-5V_DC_，or 0-10V_DC	0-5V_DC_，or 0-10V_DC	0-5V_DC_，or 0-10V_DC	0-5V_DC_，or 0-10V_DC
	控制电流范围	4-20mA_DC, or 0-10mA_DC	4-20mA_DC, or 0-10mA_DC	4-20mA_DC_，or 0-10mA_DC	4-20mA_DC_，or 0-10mA_DC	4-20mA_DC_，or 0-10mA_DC	4-20mA_DC_。or 0-10mA_DC
	控制电位器阻值	10kΩ	10kΩ	10kΩ	10kΩ	10kΩ	10kΩ
	绝缘电阻 min	10⁹Ω	10⁹Ω	10⁹Ω	10⁹Ω	10⁹Ω	10⁹Ω
	绝缘电压 min	2500V（RMS）	2500V（RMS）	2500V（RMS）	2500V（RMS）	2500V（RMS）	2500V（RMS）

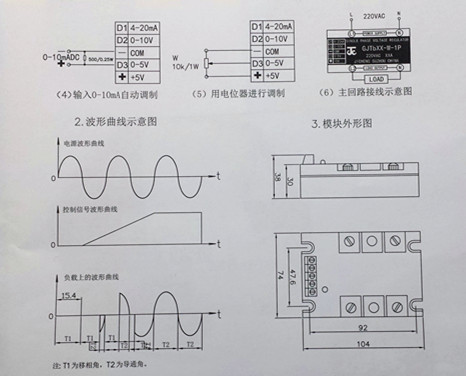

(图号) (Figure Number)		9-4
(图号) (Figure Number)		9-4
