JTGXX-SP系列单相调压器是采用 TGQ-1 为主控板，其主电路采用的是进
口西门子公司生产的可控硅专用移相触发控制集成电路 TCA785。此调压器
具有移相范围宽、自动稳压，过流截止保护等优点。尤其是稳压效果非常好，
适用于各种温度控制。 例如多温区隧道推板窑、 多温区网带炉、 可设定升
温曲线的箱式炉、充电、镀膜电源调压等。特别适合控温精度高的场合使用。
1.0.0 安装与使用及注意事项，安装前应先阅读使用说明

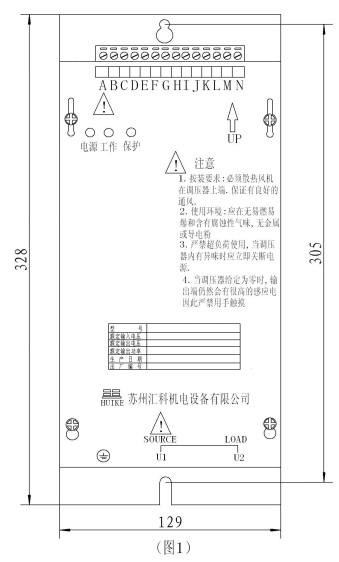

1.1.0 安装尺寸与整机尺寸 270×129×190 如图（1）
2.0.0 安装方向及工作环境.
2.1.0 安装方向必须保持垂
直安装，散热风机在调压器
上端 (↑ UP),保证有良好的
通风.
2.2.0 柜内按装请注意环境
温度，调压器的上下方应留
有一定的空间。为安全运行
建议考虑柜内外留有适当的
通风口。
2.3.0 接线 :必须经专业电
气工作人员来选定你所需要
按装的适配电缆，用合适的
连接方法将适应功率电流值
的导线连接所适配的电气装
置。建议选用大于额定工作
电流值的压接线鼻连接。本
调压器采用的是一进一出，
因此用户在接线时请一定
要认准相线。
2.4.0 应在室内无易燃易爆
和含有腐蚀性气味 ,无金属
或导电粉尘场所下使用.
2.5.0 环境温度为 :－10 ～
+45 ℃ ,湿度为 :T=20℃ 时 ,
＜80％.
2.6.0 电源电压波动工
15％ +10％
3.0.0 安全注意事项:
-
3.1.0 使用时应严禁超负荷使用 ,当调压器内有异味时应立即关断电源，
必须在解除故障后才能重新开启电源。
3.2.0 当调压器给定为零时,输出端仍然会有很高的感应电,因此严禁用手触摸!!!
3.3.0 接线时应严格按照说明书接线,调压器应有良好的接地线。 不得擅自
改动调压器内部线路，如有不遵守以上事项 ,而产生的后果本公司不负任何
责任。
4.0.0 指示灯说明：
4.1.0 电源指示灯L1亮为调压器接通电源。
4.2.0 工作指示灯L2亮为调压器有工作电压。
4.3.0 保护指示灯L3亮有两种原因。
4.3.1 是调压器超温， 此时调压器会停止工作。 此时应关断电源重新开机。
4.3.2 是过电流保护， 此时调压器会停止工作。 此时应关断电源重新开机。

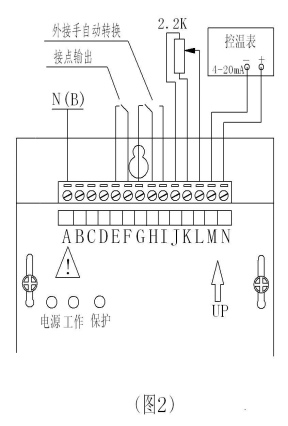

5.0.0 接线端口说明:
本调压器采用可插拨式接线端 ,这样可以使用户很方便的更换调压
器.(便于维修)（）内为接线端编号。

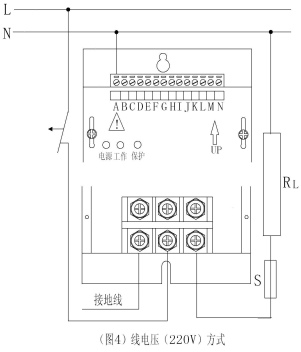

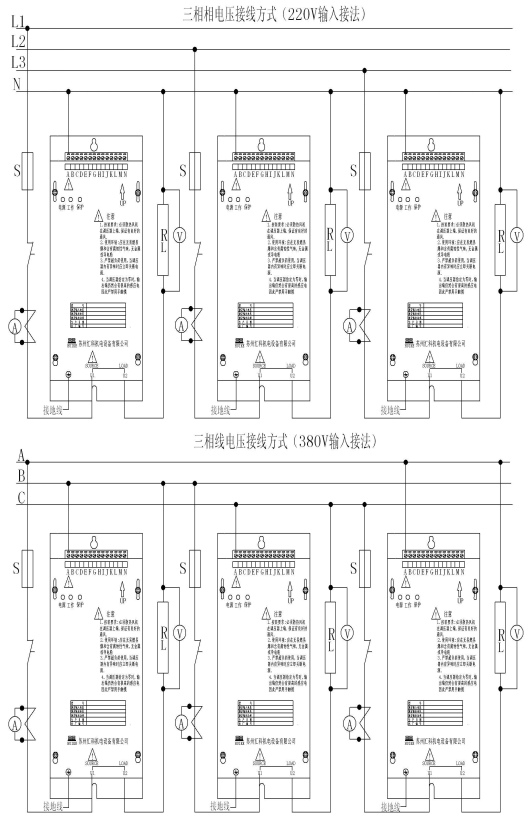

5.1.0 用户订货时应注明工作电
源电压，当输入电压为 220V 时，
接线端（A）号孔应接 N 线，当

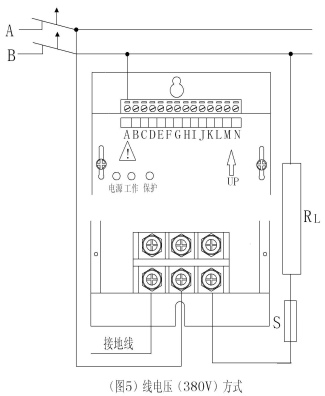

输入电压为 380V 时， 接线端 （A）
号孔应接 B 相线（请注意：不要
将同相位线接入，另外不同的电
源电压不能互换）
5.2.0 JC1（E） JC2（F）为无
源触点 ,它可外接报警器 .触点
较高电压是 24V 1A
5.3.0 S1（G） UI1 （H） Z1（I）
是外接手自动转换开关 ,S1 为手
动端、 UI1 为转换开关中心端、
Z1 为自动端。当用此项功能时，
手动指示灯 L4 无作用。 如需外接
手自动转换功能，用户订货时请
说明。
5.4.0 +5V（J） GND（K） UI
（L）是手动给定电位器(2.2K)接
入端,+5V 为电位器电源端、GND
为电位器接地端、UI 为电位器中
心端。
5.5.0 Z-（M） Z+（N）是自动信号输入端 ,自动信号参数用户应在订
货时说明.
6.0.0 功能开关：

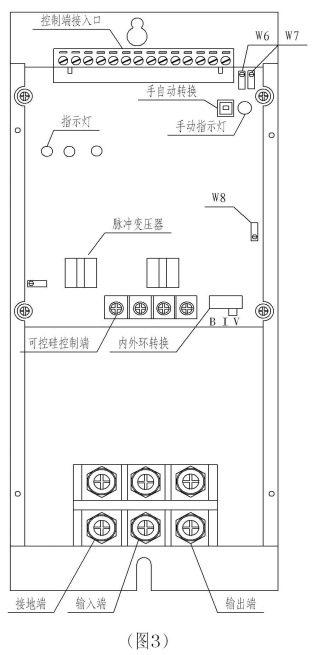

6.1.0 K1：打开机箱盖板，在线路板GK 控制端右边有一长方形小开关，
此开关功能为电流 I、电压 V、闭环 B 转换开关。
6.2.0 K2 是调压器自带手、自动转换开关，调压器出厂时此开关均在自动
档,当用户按装设备需用手动调压调试时请将此开关按下 ,即为手动调压 ,
此时 L4 点亮.调试完后请将
开关复原位为自动控制，(需
另接温控仪 )此时手动指示
灯 L4 灭。
7.0.0 接线调试及应用：
7.1.0 按装好调压器后 ,接
好绿色接线端的所需控制线.
调压器的电源线请按 （ 5.1.0）
接线。其它控制线按用户需
要而依次接入 ,手动电位器
是 2.2K 多圈.
7.2.0 在断电状态下检查确
认连线无误后，再用万用表
测量两电源进线之间的电阻
值,确保无短路和接错线时
才可通电调试，此时将负载
脱开、在负载端应先接
入一只大于 100W 的白炽灯
泡(380V 则用两个灯泡串联
后同时接入 ),此时应将手动
电位器旋到较小 ,按下线路
板上的 K2 开关使调压器在
手动状态下线路板上 L4 指
示灯亮, 再慢慢旋动电位器,
使灯泡从暗到亮。当电位器
旋动的方向改变灯泡的亮度
也随之变化。此时调压器为
正常。
7.3.0 接好主控负载后将功
能开关 K2 复位 L4 指示灯灭
此时为自动控制方式（需接
控温仪） ，即可投入实际运
行。
7.4.0 W2 是限流电位器， 此限流为110％额定电流时作用， 平衡时间0.5S，
用户可根据实际负载电流作适当调整。W3 是过流保护电位器，过流保护
为 150％额定电流时动作， 动作时间10ms 并保持到关机。W6 是手动调节
上限电位器，W7 是自动调节上限电位器，以上电位器均在控制板上。为
确保设备的安全运行， 在本装置投运前请再次确认负载是否完好。 接地装
置是否可靠。
8.0.0 一般故障处理
JTGXXX -SP系列单相调功器使用说明
8.1.0 一般情况下控制器偶
尔出现的现象都为因功率元
件超温、过载而自动关断输
出。表现为保护指示灯亮此
时只要断开电源查明负载原
因后重新接通电源即可恢
复。 （属过载保护动作）
8.2.0 其它原因引起的过载
保护
8.2.1 负载短路引起过载保
护。
8.2.2 负载端多处接地，引
起过载。
8.2.3 负载连接线或其它接
线松动。
8.2.4 输入电压大幅剧烈跳
动（狭于 10mS 的连续剧烈跳变）
8.2.5 以上四项可能造成过
载保护动作，重复（ 8.1.0）
项即可恢复。
9.0.0 负载
9.1.0 合理的配阻能使输出
入的对应线性更好，使用更
可靠更安全。
9.1.1 用户在选用时请按功
率(电流值 )计算出适配的负
载电阻。

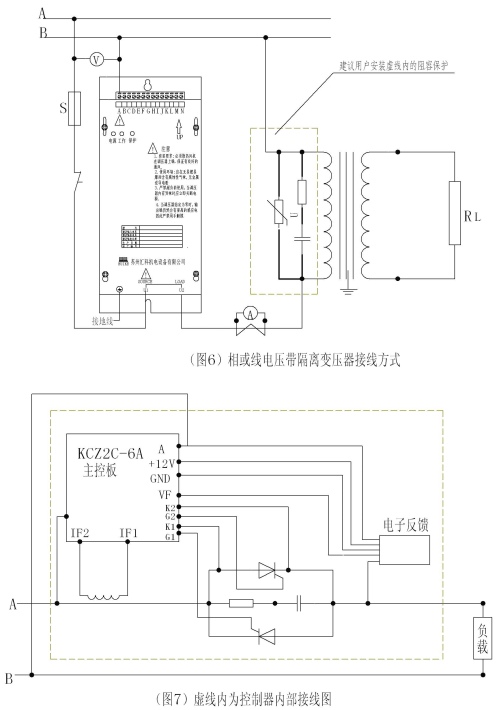

9.1.2 推荐用户在设计炉窑
负载时带有隔离变压器 ,原
付侧比值小于 1/2。(二次侧
与一次侧的电压比)
9.1.3 注意过小的负载电阻
有时会因电网的剧烈波动而
引起内部过载保护电路频繁
动作。 (保护灯亮， 此时需关
断电源重新启动电源)
9.1.4 注意过小的配阻也会引起输出
入线性、 百分比的偏差变大， 而使受控精度受到严重影响。
10.0.0 建议
10.1.0 用户在输出端接有隔离变压器时变比调节请设在原边 .这样可降
低接点电流,减少压降.
10.2.0 隔离变压器一定要采用整体浸漆处理,目的是减少运行时的噪音.
10.3.0 在电网电压偏低的地区 ,选型配阻时请留有电压 (额定值)10％-20％
的调节量.
11.0.0 额定电压
11.1.0 额定输入电压范围:
11.1.1 AC 380V-15％+10％ 50HZ/60HZ
11.1.2 AC 220V-15％+10％ 50HZ/60HZ
11.2.0 额定电流
11.2.1 15 20 25…….120(A)任选或用户自定
11.3.0 负载性质
11.3.1 感性、阻性。
11.4.0 输入信号
11.4.1 DC: 4-20mA
DC:0-5V
DC:0-10V
11.5.0 过热保护
0-10mA
1-5V
或 2.2K 电位器
11.5.1 装置 SCR 温度≥85℃时报警动作.
11.6.0 软启动时间
11.6.1 0-0.5S,
11.7.0 冷却方式
11.7.1 ≤65A 自冷, ≥65A 强制风冷.
12.0.0 特点
12.1.0 多重功能保护,运行可靠.
12.2.0 支持多种仪表输出信号的接口.
12.3.0 全静音输出模式
13.0.0 订货须知：
13.1.0 请说明使用电压，功率、电流。
13.2.0 是否需要手自动转换，自动信号参数。

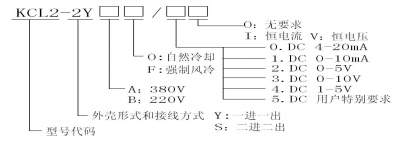

14.0.0 型号定义
