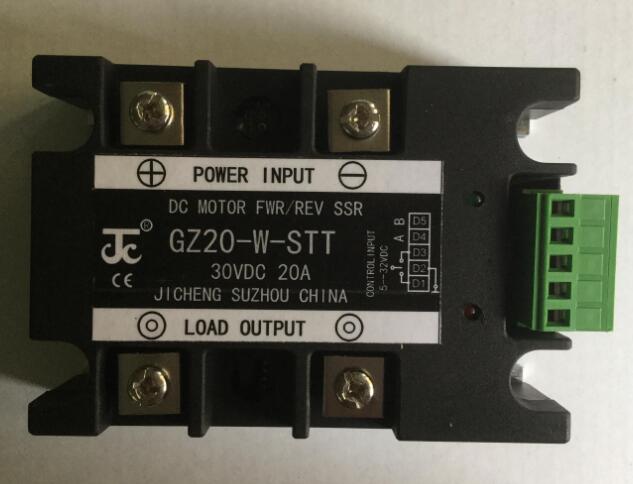

产品名称： 直流正反转含通信模块
发布日期： 2018-08-07
点击数： 3076
询价： 点击产品询价
二维码：
简述： GZxx-W-STT 直流电机驱动模块适用于控制直流电机的正反转运转，或直流电感线圈的正负极性切换；并具有负载电流实时采样和 RS-485 通讯接口（MODBUS RTU 协议)功能。采样通信部分采用高性能、低功耗微控制器完成电流采样及通讯等功能，实现电机电
产品详情
GZxx-W-STT 直流电机驱动模块适用于控制直流电机的正反转运转，或直流电感线圈的正负极性切换；并具有负载电流实时采样和 RS-485 通讯接口（MODBUS RTU 协议)功能。模块输入、输出端与正反转控制端之间采用光电隔离，绝缘介质耐压大于 2000 Vac，克服了机械式触点容易跳火烧毁的缺点，寿命长，安全可靠，使用方便。模块具有正转与反转转换的硬件互锁，有效防止正反转切换时同时导通驱动元件而引起的模块损坏，LED 发光管显示电机旋转方向。控制模块采用优质功率管作为输出驱动器件，通态压降小，功耗低，使用寿命长。 采样通信部分采用高性能、低功耗微控制器完成电流采样及通讯等功能，实现电机电流的实时采样，通过 RS-485 通讯接口可以实时与主控设备进行通信，从而实现主控设备实时监控驱动模块的工作。
该固态继电器的输入和输出电压均为直流，负载电压有 24V、36V、48V 等多种规格，ST 后面带 T 即 STT 为具备电流采样及通讯功能，可根据使用需求选择。
|
技术指标型 号 |
GZ10 -W-ST （T） |
GZ20 -W-ST （T） |
GZ30 -W-ST （T） |
GZ40 -W-ST （T） |
GZ50 -W-ST （T） |
GZ60 -W-ST |
GZ70 -W-ST |
|
|
输出参数 |
较大负载电流 |
10A |
20A |
30A |
40A |
50A |
60A |
70A |
|
负载电压范围 |
24-220VDC |
24-220VDC |
24-220VDC |
24-220VDC |
24-220VDC |
24-220VDC |
24-220VDC |
|
|
通态压降 max |
0.5VDC |
0.5VDC |
0.5VDC |
0.5VDC |
0.5VDC |
0.5VDC |
0.5VDC |
|
|
断态漏电流 max |
100µADC |
100µADC |
100µADC |
100µADC |
100µADC |
100µADC |
100µADC |
|
|
导通时间 max |
1.0ms |
1.0ms |
1.0ms |
1.0ms |
1.0ms |
1.0ms |
1.0ms |
|
|
关断时间 max |
1.0 ms |
1.0 ms |
1.0 ms |
1.0 ms |
1.0 ms |
1.0 ms |
1.0 ms |
|
|
输入参数 |
控制电压范围 |
5-32VDC |
5-32VDC |
5-32VDC |
5-32VDC |
5-32VDC |
5-32VDC |
5-32VDC |
|
输入电流 |
3-10mADC |
3-10mADC |
3-10mADC |
3-10mADC |
3-10mADC |
3-10mADC |
3-10mADC |
|
|
绝缘电阻 min |
109Ω |
109Ω |
109Ω |
109Ω |
109Ω |
109Ω |
109Ω |
|
|
绝缘电压 min |
2000V (RMS) |
2000V (RMS) |
2000V (RMS) |
2000V (RMS) |
2000V (RMS) |
2000V (RMS) |
2000V (RMS) |
|
|
临界导通电压 |
5VDC |
5VDC |
5VDC |
5VDC |
5VDC |
5VDC |
5VDC |
|
|
关断电压 |
4VDC |
4VDC |
4VDC |
4VDC |
4VDC |
4VDC |
4VDC |
|
|

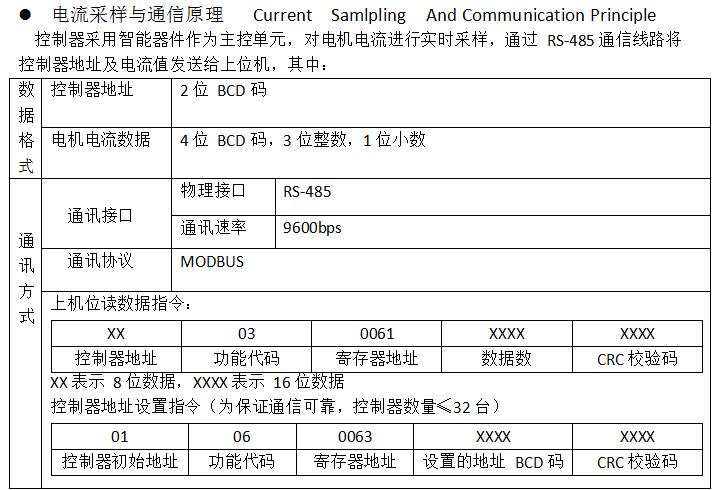

采样通讯性能 |
符合相应国标和技术设定条件 |
|
|
|||||
|
工作温度范围 |
-10℃--+80℃ |
|||||||
|

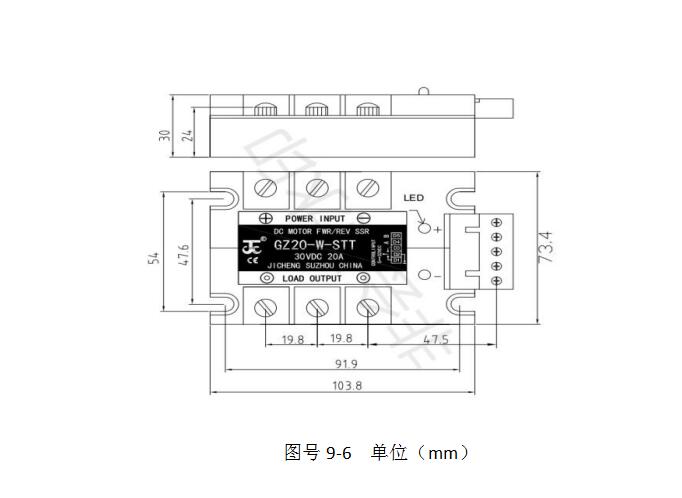

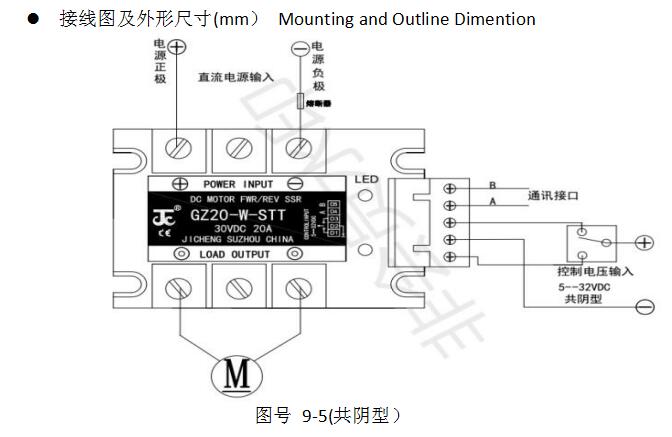

外形尺寸 Outline Dimention （图号） （Figure Numer） |
9-4 9-5 9-6 |
|||||||
/Content/UploadFiles/00/00/01/36.pdf
